ماشین های هات تپ

ماشین های هات تپ (Hot Tapping Machines) از محصولات استراتژیک صنعت نفت، گاز و پتروشیمی است که در انشعاب گیری از خطوط جریان‌دار و آلوده به میعانات نفتی کاربرد دارد. دستگاه‌های هات تپ تخشا صنعت برای ایجاد اتصالات جدید بر روی خطوط لوله فعال طراحی شده‌اند، در نتیجه  موجب کاهش چشمگیر هزینه های تعمیراتی و وقفه های عملیاتی خواهد شد. این ماشین ها قابل استفاده برای طیف گسترده‌ای از قطرها، فشارها و ترکیبات مختلف خطوط لوله در هر نوع محیطی هستند.

هات تپ ۳۶۰

دستگاه هات تپ ۳۶۰ که برای کاربردهای متنوع و محیط‌هایی که امکان خاموشی خطوط لوله وجود ندارد طراحی شده است، می‌تواند برای عملیات هات تپ و نصب پلاگ‌های تکمیلی، از جمله پلاگ‌های x و x استفاده شود.

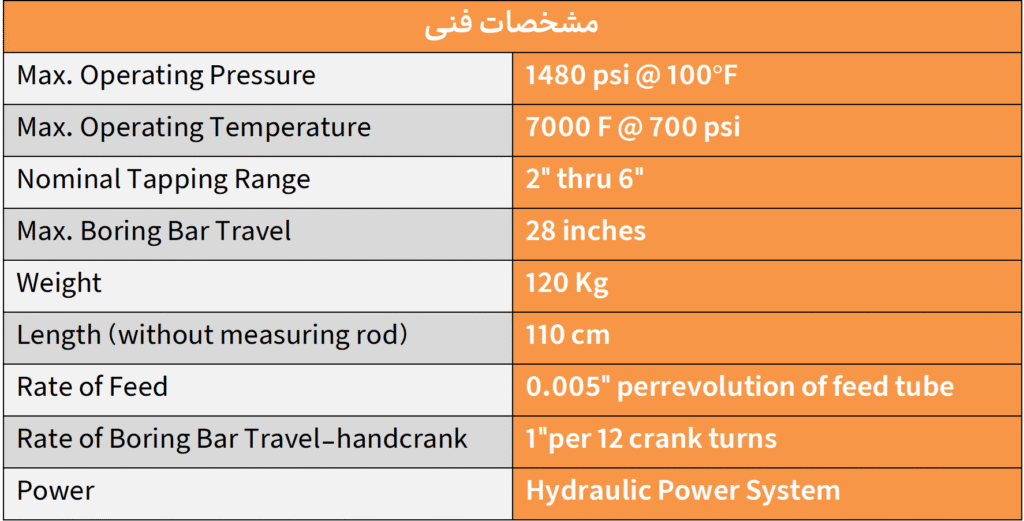

مشخصات فنی

  • حداکثر فشار عملیاتی : ۱۴۸۰ psi در دمای ۱۰۰ درجه فارنهایت
  • حداکثر دمای عملیاتی : ۷۰۰ درجه فارنهایت در فشار ۷۰۰ psi
  • بازه اندازه تپینگ : ۲ الی ۶ اینچ
  • وزن : ۱۲۰ کیلوگرم
  • طول تجهیز (بدون ابزار اندازه گیری) : ۱۱۰ سانتی متر
  • نرخ پیشروی : ۰.۰۰۵ اینچ بر هر دور لوله پیشرونده
  • نوع پیسران : هیدرولیکی



مشخصات پیشران هیدرولیکی :

  • توان : ۱۲ اسب بخار
  • سوخت : دیزل
  • حجم تانک سوخت : ۷۰ لیتر
  • شیلنگ : ۲ عدد با طول ۵۰ اینچ
  • وزن بدون روغن : ۲۵۰ کیلوگرم

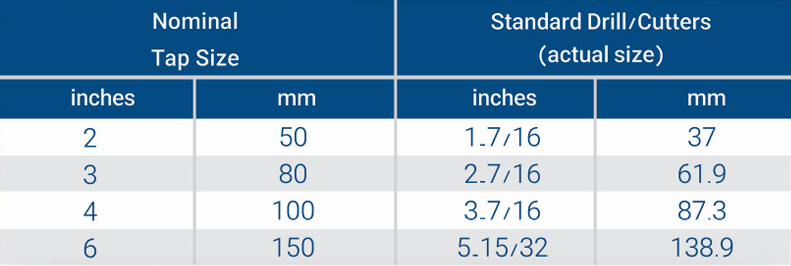

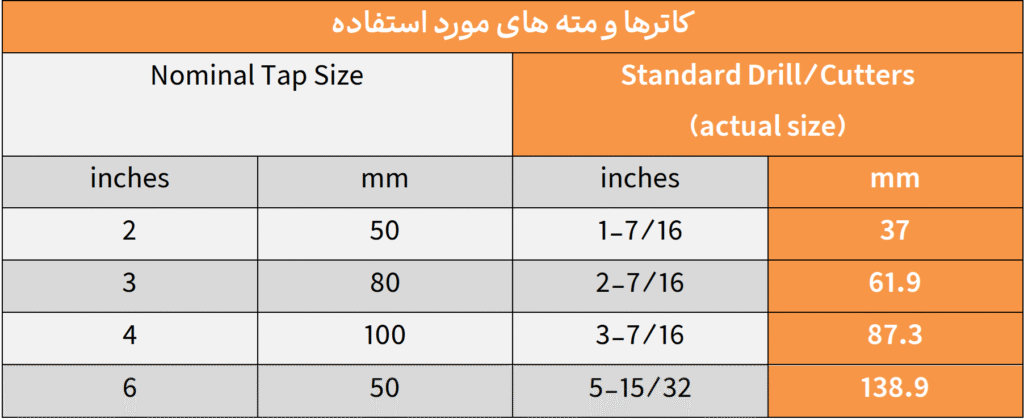

کاترها و مته های قابل استفاده

هات تپ 360 - کاترها و مته های قابل استفاده

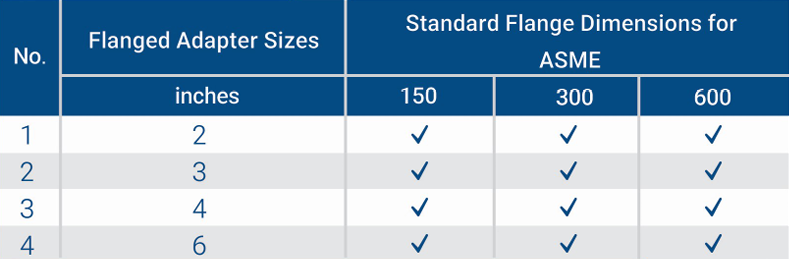

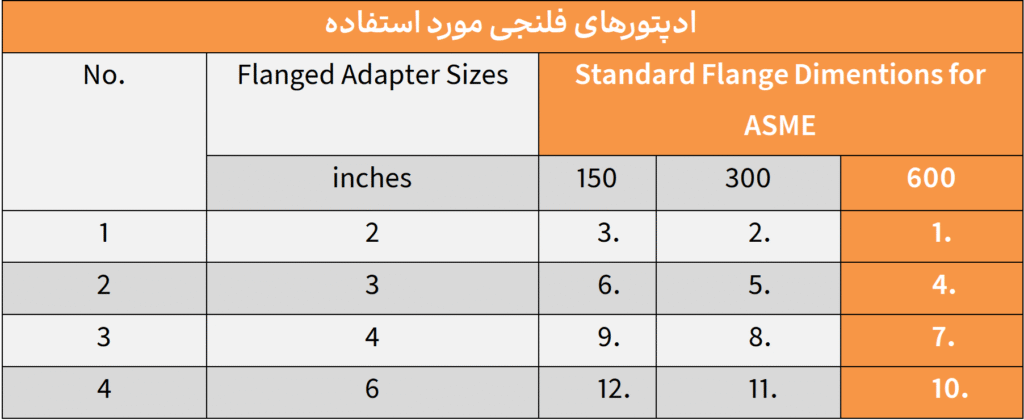

آداپتورهای فلنجی قابل استفاده

هات تپ 360 - آداپتورهای فلنجی قابل استفاده

لوازم جانبی

مته

از این تجهیزات با توجه به آلیاژ های به کار رفته، به منظور انجام ایمن عملیات سوراخکاری و برش کاری خطوط لوله نفت و گاز و مخازن تحت فشار، استفاده می‌گردد.

کاتر و پایلوت

از این تجهیزات با توجه به آلیاژ های به کار رفته، روش جوشکاری الماسه های کاتر و طراحی خاص پایلوت ها (جهت خارج کردن قطعه بریده شده از روی لوله یا مخرن) بهه منظور انجام ایمن عملیات سوراخکاری و برش کاری خطوط لوله نفت و گاز و مخازن تحت فشار، استفاده می‌گردد.

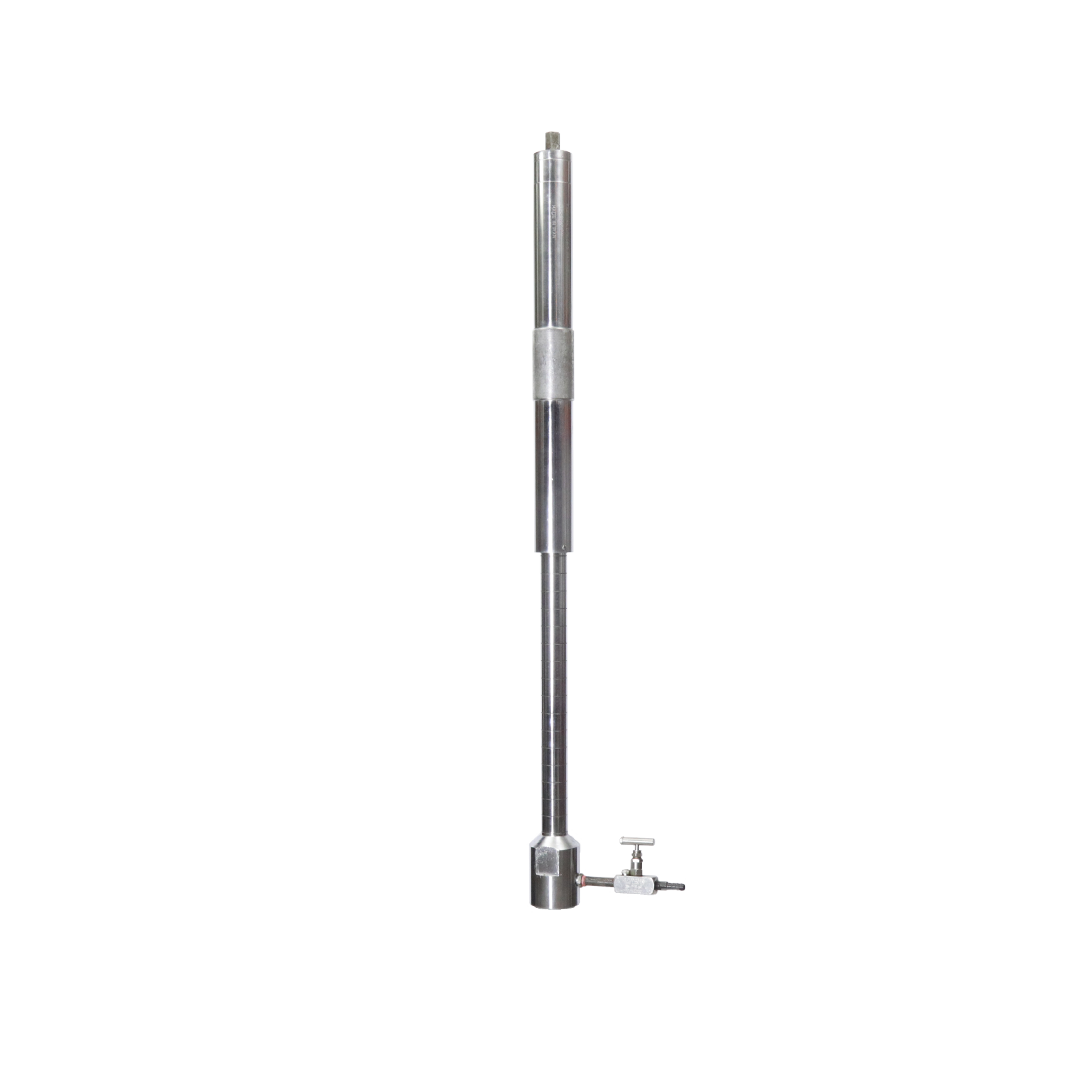

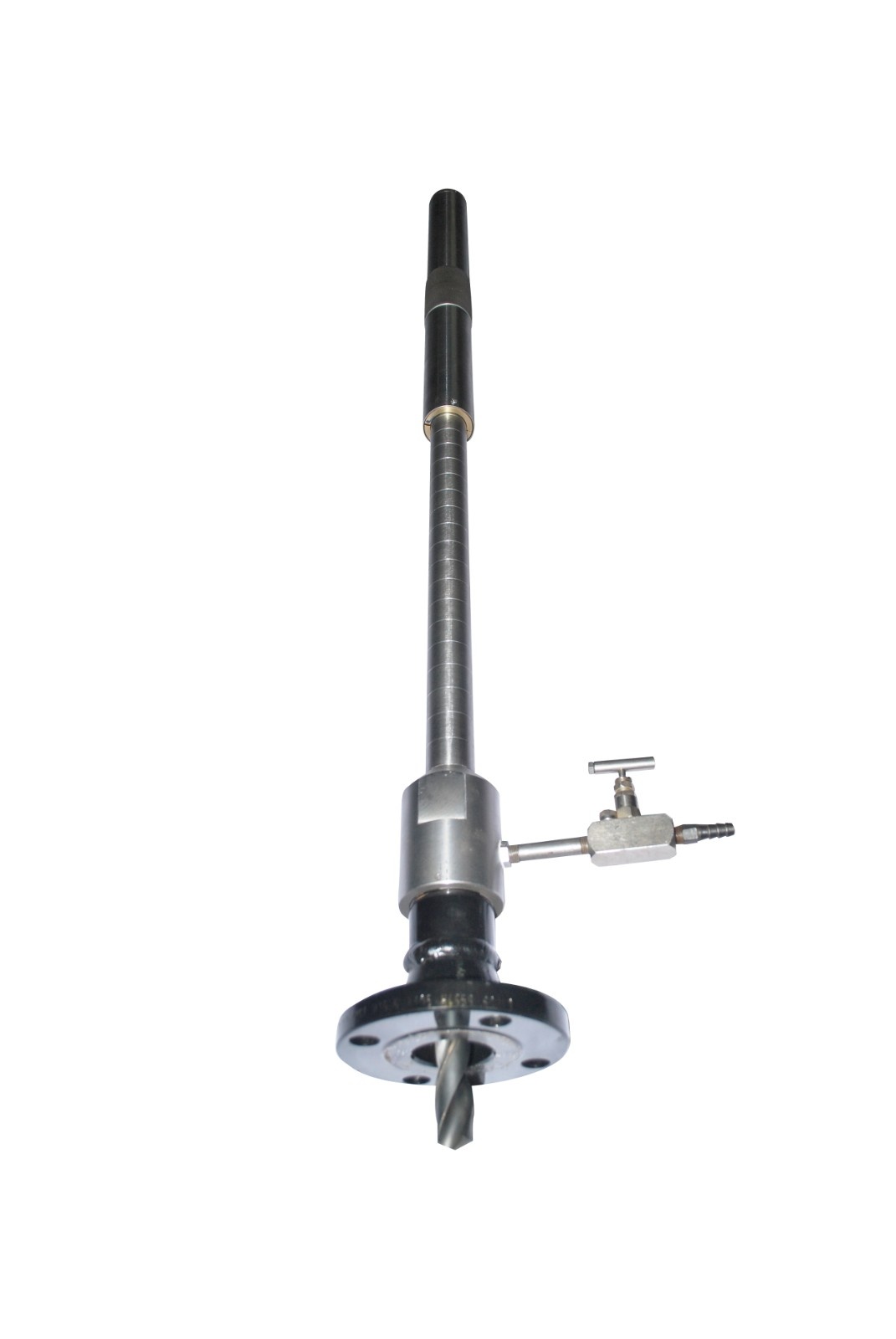

هات تپ ۱۰۱

دستگاه هات تپ ۱۰۱ با قابلیت چندمنظوره بالا، برای انجام عملیات هات تپ، نصب پلاگ‌های تکمیلی در نیپل‌های تپ و نصب نشانگرهای عبور پیگ طراحی شده است. این دستگاه به‌طور ویژه برای کاربردهای فشار بالا تا x بار (x PSI) ساخته شده و گزینه‌ای ایده‌آل برای نیازهای تخصصی شما در شرایط سخت عملیاتی محسوب می‌شود.

مشخصات فنی

  • حداکثر فشار عملیاتی : ۱۴۴۰ psi در دمای ۱۰۰ درجه فارنهایت
  • حداکثر دمای عملیاتی : ۷۰۰ درجه فارنهایت در فشار ۷۰۰ psi
  • بازه اندازه تپینگ : ۱/۲ ، ۳/۴ ، ۱-۱/۴ ، ۱-۷/۱۶ و.. اینچ
  • وزن : ۱۴.۵ کیلوگرم
  • نرخ پیشروی : ۱/۸ اینچ بر هر دور لوله پیشرونده
  • تغذیه تجهیز : دستی

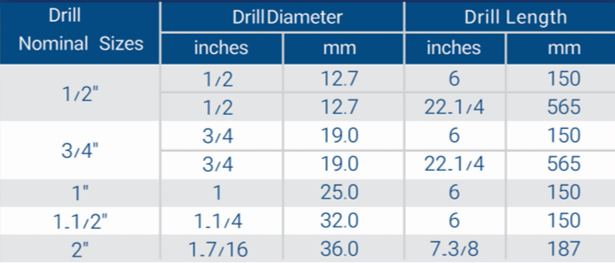

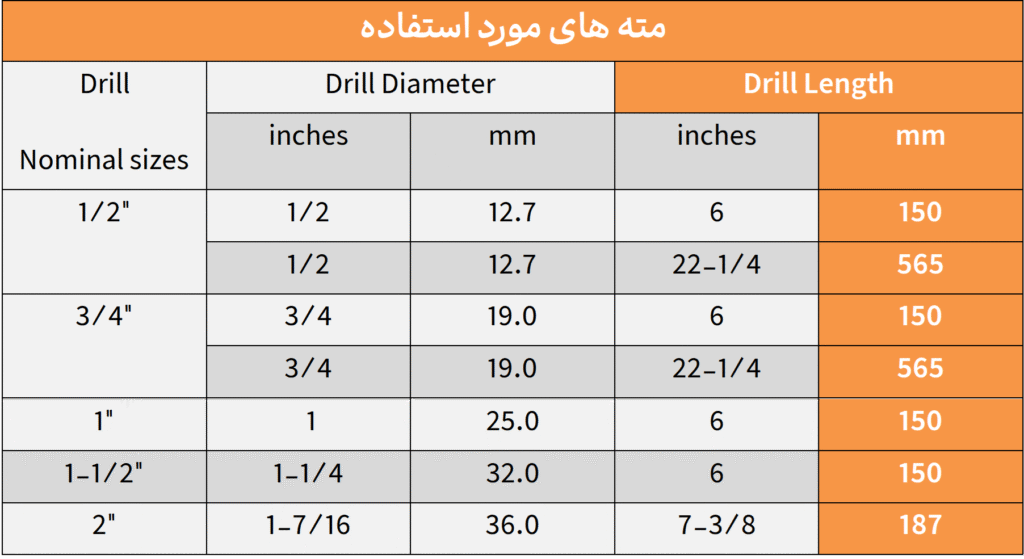

مته های قابل استفاده

هات تپ 110 - مته های مورد استفاده

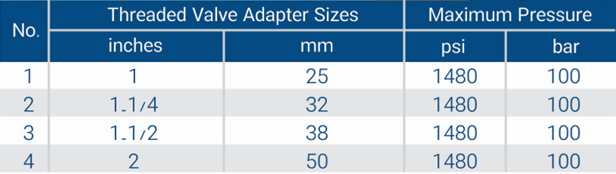

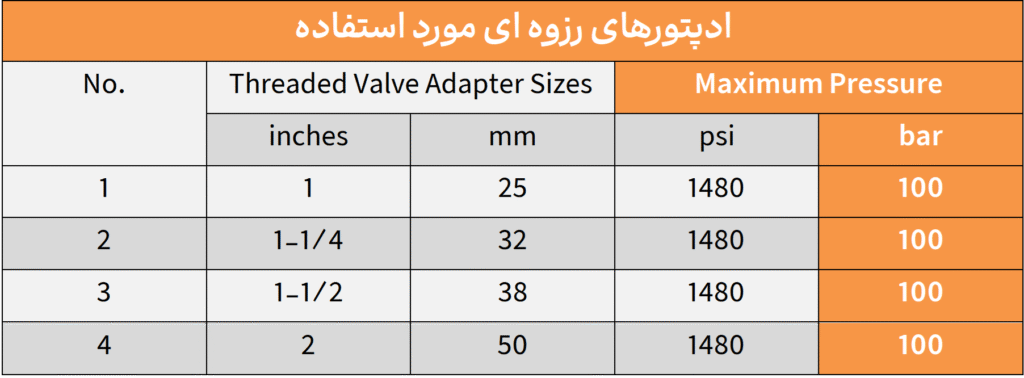

آداپتورهای رزوه ای قابل استفاده

هات تپ 110 - آداپتورهای رزوه ای مورد استفاده

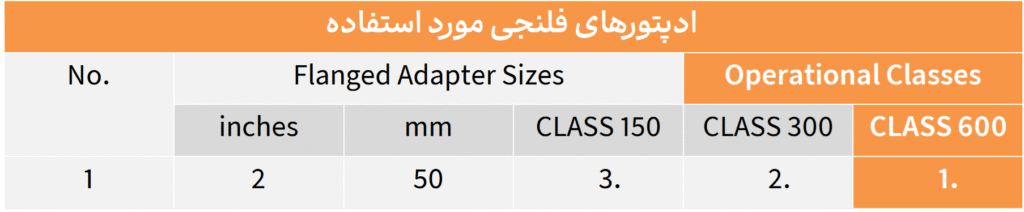

آداپتورهای فلنجی قابل استفاده

آداپتور های فلنجی مورد استفاده

لوازم جانبی

کاتر و مته

این پکیج شامل کاتر، مته و هولدار ها در سایزهای مختلف است.
